D25测控单元采用2个485口通过光缆分别与2台D200同时通讯,备用D200数据与主D200数据保持一致。当备用D200升级为主D200时,只需进行通讯口硬件切换,不涉及任何软件;保证了切换的时间要求和数据不丢失,从而实现双机备用并列运行,实现无缝隙切换;提高了系统运行可靠性、稳定性。
利用D200和D25的可编程功能,根据现场使用条件编制出相应的逻辑软件实现防误操作闭锁功能。操作闭锁可以由用户根据现场实时状态及运行方式来定义修改。D25相互之间无需依赖后台机可以通信,实现按电气单元的操作闭锁及不同电气单元之间的操作联锁。
同期检测功能含在每个控制单元D25中,由D25向同期软件发出同期请求命令,实现每条母线电压和线路电压被固定接入到D25中,各断路器D25测控单元内均有同期检测软件,实时进行断路器同期检定。
D25遥控采用对象选择继电器和性质继电器构成,只有两个继电器同时动作,才可完成一次输出控制,而主站的一个控制命令下发到D25需要经过硬件返校,编码纠错后才可执行,不会因外界的一次偶然干扰而引起误动。
D25与D200通信采用DNP协议,充分利用DNP主站上报功能,使遥信变位上报后时间大大缩短(1s左右),也使遥测越限上报的时间大大减少(2.5s左右),使整个系统在不改变精度的情况下灵敏度大大增强。

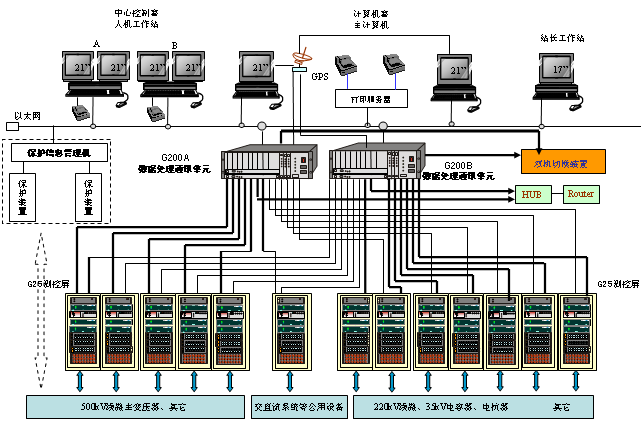

D200数据处理通信单元通过局域网接收站内众多的智能设备数据(如D25 I/O测控单元、保护装置和其他IED设备等),并和后台主机监控系统进行通信。通过路由器,将站内大量的数据和信息通过广域网(国家电力数据网和省地级电力数据网)和国调、省调、地调EMS主站进行通信。解决了大型变电站前端数据采集量大,实时性差缺点,网络的大容量、准确、迅速、抗干扰能力强等优点得到了充分的体现。
